为什么这三个“坐标”（3D）至关重要：

离心叶轮是具有复合曲线的复杂三维形状。二维测量（例如使用卡尺或千分尺）不足以满足要求。

性能取决于精确的三维几何形状。叶片扭转或倾斜的微小误差都可能导致不平衡、振动或效率降低。

现代制造工艺（五轴铣削、铸造）需要进行三维验证，以确保数字设计能够精确实现。

以下是详细说明：

1. 几何轮廓精度

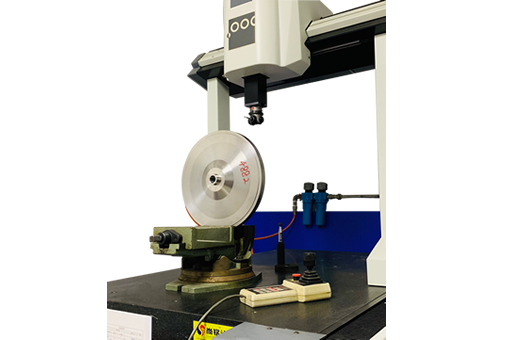

叶片表面（压力面和吸力面）：这是最关键的测量。三坐标测量机 (CMM) 会沿每个叶片的三维表面轮廓探测多个点，以确保其在严格的公差范围内与设计的翼型轮廓相匹配。

重要性：即使是微小的偏差也会显著影响空气动力性能、效率、压比和喘振裕度。

2. 尺寸和位置精度

关键尺寸：

轮毂和轮罩轮廓：决定子午线流道几何形状。

前缘（入口）和后缘（出口）位置：轴向和径向位置必须精确，以确保正确的流体入口/出口以及与扩散器的对准。

喉部面积：对确定流量和马赫数至关重要。

叶片高度和叶尖间隙：影响效率和振动。

重要性：确保叶轮正确安装在组件中，并保持设计流量/性能特性。

3. 方向和角度关系

叶片角度：

入口叶片角度 (β1b)：影响迎角和激波损失。

出口叶片角度 (β2b)：直接影响输入功、压升和滑移系数。

叶片堆叠线：叶片各部分从轮毂到轮罩的对齐情况。

叶片垂直度/扭转度：确保叶片相对于旋转轴的方向正确。

重要性：正确的角度对于实现最佳能量传递和避免流动分离至关重要。
